인덱서블 공구홀더의 중요성과 기존 제조 방식의 한계

인덱서블 공구홀더¹(Indexable Tool Holder)는 자동차, 항공우주, 일반 제조업 등 고성능 가공 분야에서 핵심적인 부품입니다. 그러나 기존의 제조 방식은 구조적·공정적 한계로 인해 점점 높아지는 효율성, 내구성, 비용 경쟁력 요구를 충족하는 데 어려움을 겪고 있습니다. BLT의 금속 적층 제조(AM) 기술을 통해 이러한 한계를 극복하고, 설계 혁신·운영 효율·생산 경제성 측면에서 돌파구를 마련하고 있습니다.

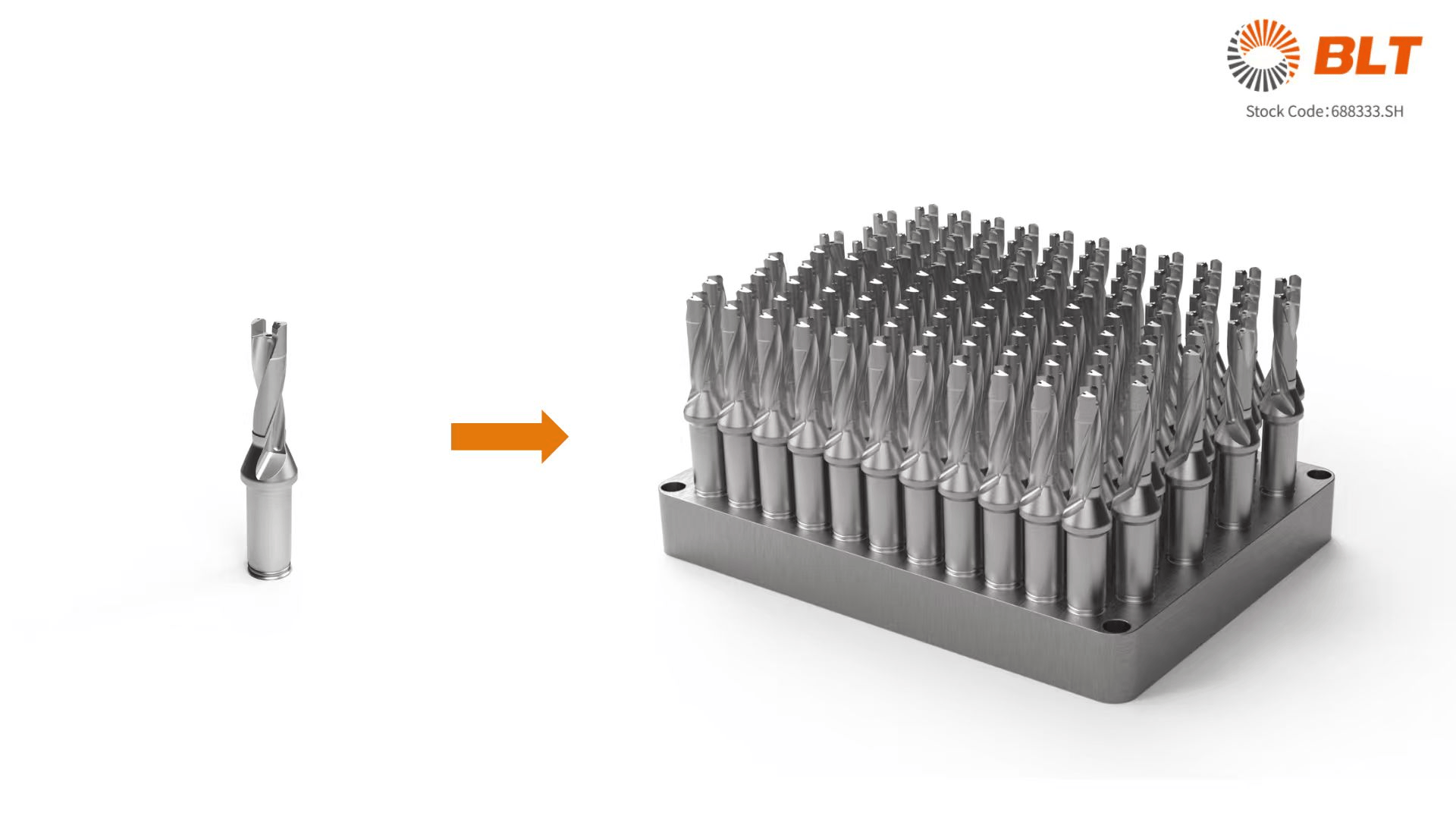

BLT의 금속 3D프린팅 인덱서블 드릴 비트는 빌드 풀 사이즈로 제작되며, 각 부품은 31×32×126mm 크기입니다. BLT-S400 장비를 사용해 공구강(tool steel)으로 제작되며, 한 번의 빌드에서 115개를 일괄 형성할 수 있고 총 제작 시간은 단 48시간에 불과합니다.

컨포멀 냉각 채널²로 향상된 열 관리와 수명

기존의 공구 홀더는 단순한 직선 냉각 채널과 무겁고 단단한 솔리드 구조를 사용하는 경우가 많아, 열 방출 효율과 공구 수명을 제한할 뿐 아니라 불필요한 무게와 관성을 증가시킵니다. 반면, BLT의 적층 제조 솔루션은 복잡한 컨포멀 냉각 채널 제작을 가능하게 하여 열 관리 효율을 크게 향상시킵니다. 또한 내부 경량화 구조와 공동(cavity) 설계³를 통해 회전 관성을 효과적으로 줄임으로써 동적 성능을 최적화하고 가공 에너지 소비를 낮출 수 있습니다.

경량화 구조 설계

BLT의 적층 제조 공정은 네어넷 셰이프(near-net-shape) 생산을 가능하게 하여, 단일 공정으로 고정밀 부품 제작을 실현합니다. 이를 통해 프로토타입 개발 주기를 대폭 단축하고 소량 맞춤형 생산 요구에도 대응할 수 있습니다. 파우더 베드 퓨전(Powder Bed Fusion) 기술을 활용해 필요한 부분에만 소재를 정밀하게 적층함으로써 소재 활용 효율을 극대화하고, 폐기물 발생을 줄이며, 생산 비용을 절감할 수 있습니다.

앞으로 BLT는 복잡도가 높은 절삭 공구에 대해 통합 제조 솔루션을 지속적으로 발전시켜, 금속 가공 산업을 더욱 효율적이고 경량화된 혁신의 길로 이끌어갈 것입니다.

원문 보기(xa-blt.com)

Footnote

1. 인덱서블 공구홀더 : 교체 가능한 인서트와 재사용 가능한 홀더 구조 ↩︎
2. 컨포멀 냉각채널 : 금속 가공 공구나 금형 내부에 가공 대상의 외형(곡선·복잡한 형상)에 따라 휘어지며 배치된 냉각 통로 ↩︎
3. Cavity 설계 : 부품 내부에 빈 공간을 전략적으로 넣어, 무게를 줄이고 성능을 최적화하는 3D프린팅 전용 설계 기법 ↩︎
